服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

时间:

2023-12-06

大家在长期使用三坐标测量机的过程中,一定有这样的场景出现:一台设备无法随时随地满足所有的测量场景需求。此时如果可以更换不同类型的测头,则可以实现“一机”多用,大大提高测量效率,并帮助企业实现资源的合理分配。

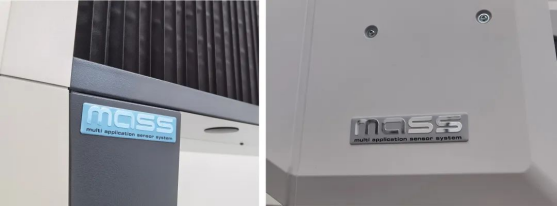

标有MASS系统标识的机型(如下图)支持探头的快速更换以适应不同的测量需求,本文提供了一份图文结合的流程供有需求的工程师参考。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”


准备工作

第一步:

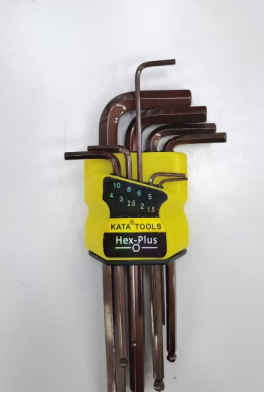

更换前所需要的准备:卸下现安装于探头上的探针6mm内六角扳手、一副手套(防尘防滑)、无纺布一张(安置小型零件)。原则上以下操作请全程佩戴手套。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”


第二步:

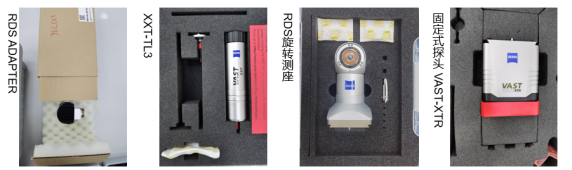

准备探头:取出放置替换探头和被替换探头的收纳箱(请按图中位置摆放)

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

第三步:

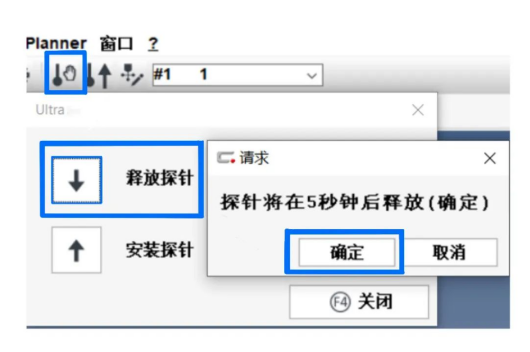

如果机器上目前安装的是RDS-XXT探头,请按照下方说明进行操作,否则跳过进入第四步:首先,在软件中进入手动更换探针,点击释放探针,准备好接住RDS adapter后,点击确认,到探头处抓牢adapter并按压下位于右侧的黑色塑料销钉 (参见第四步中右 上蓝色箭头),倒计时五秒后,吸盘松开。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

第四步:

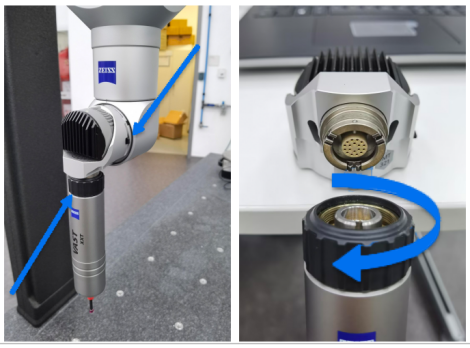

顺利取下探头后,旋转黑色旋钮(蓝箭头),卸下XXT探头,将分离开的adapterXXT平稳放置于对应的收纳箱中,妥善存放。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

第五步:

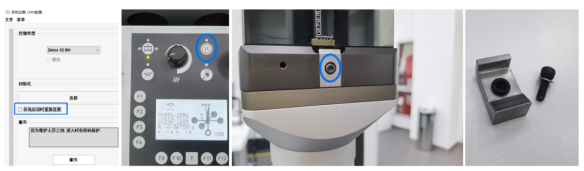

取消当前探头对应机器的自动连接并关闭软件

断开控制盒的驱动连接



使用6mm内六角扳手,卸下位于Z轴下端右侧面的锁紧螺丝,将取下的零件妥善放置于洁净的桌面或无纺布上,过程中请注意 不要触碰光栅尺(应包含:燕尾固定块、橡胶垫圈、金属垫片、黑色锁紧螺丝)。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

第六步:

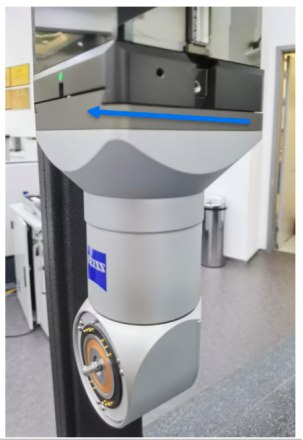

此时,探头可以沿燕尾槽从机器坐标系-Y方向(即人在机器正面时面朝人的方向)被推动滑出(注意不要触碰光栅尺并抓稳探头)。探头取下后,尽快将其妥善安置于相应的收纳箱中,减少灰尘脏污的沾染和磕碰的风险。随后,取出需要安装的探头,将其推入燕尾槽内,使用锁紧螺丝等零件重新将新探头固定。(注意安装固定零件时,零件之间的相对位置关系:橡胶垫圈、燕尾固定块、金属垫圈、螺丝)

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”


第七步:

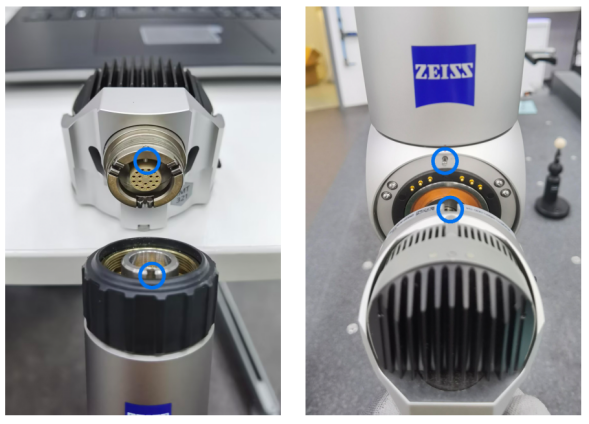

如果安装的是RDS-XXT探头,那么需要先将XXTadapter锁紧,如右图,将XXT内圈键槽与adapter对应位置的键对准后装配,并将黑色旋钮拧紧。随后,按压下黑色塑料销钉,将adapter的上端键槽与RDS测座上的键对准,将XXT安装于RDS测座上。

服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

第八步:

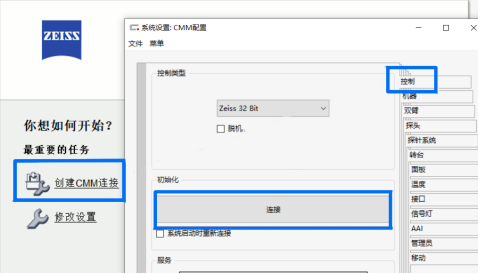

此时,重新连接控制盒的驱动,打开软件,进入CMM连接界面。如果此前已经连接过对应探头,存在对应的机器配置,那么直接选择对应配置在控制选项卡中点击连接即可。否则,需要重新建立一个新的机器配置,之后再进行连接。(如果是新配置,会创建对应探头类型的主探针,同时要注意修改配置下参考球的相关参数,然后再开始进行探针校准

 服务专栏| 解锁三坐标隐藏秘籍,原来“一机”真的可以“多用”

小结

至此,探头就已经成功更换,可以进行测量工作。

在不支持MASS系统的机型中,机器可使用的探头范围只包含出厂时的探头类型。如果需要使用其他型号探头,就需要购买新机或者对原先的机器进行改造,费时费力。



MASS系统的推出,不仅节省了购买蔡司三坐标的客户们需要使用新探头类型时的经济成本和时间成本,提高了客户的测量效率;



同时也拓展了机器的性能范围,在市场中进一步提高了产品竞争力。



本文提供了一个MASS系统下更换接触式探头的简要流程,希望能通过本文的介绍可以提高三坐标设备在测量工作中的使用效率,为使用者创造更高的价值。
