对于O-INSPECT机型,除了基本配置中的接触式XXT与光学照相机传感器外,还允许加装共聚焦白光探头(Dotscan),以扩大可进行测量的工件种类范围,同时提高测量效率。
当客户需要测量如透明工件厚度等特殊尺寸时,仅使用O-INSPECT标配的照相机与接触式探头无法完成测量任务。
然而,O-INSPECT允许加装的Dotscan探头能够完成该测量任务。
本文介绍了该探头的拆装方法,扩展了客户机器的测量能力,并为客户节省下购买新机的费用以及时间。
1、准备工作

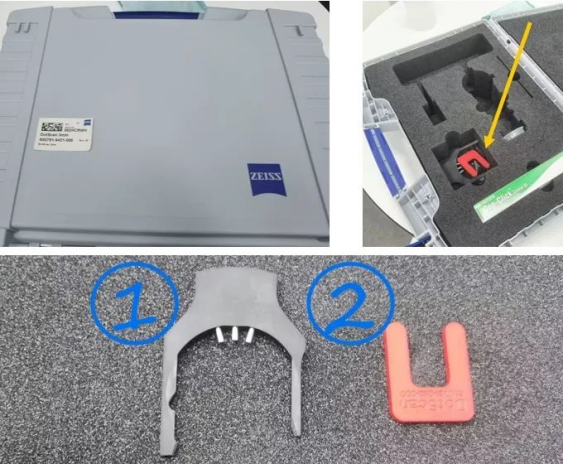

首先,取出Dotscan探头的收纳箱(如图上)。
打开收纳箱后,可以在图右上的黄色箭头处找到专用的拆装工具(如图下)。
分别将二者命名为工具1、工具2。
2、硬件结构简述
※此处拆除外罩仅做演示用途,正常流程不需要拆除!

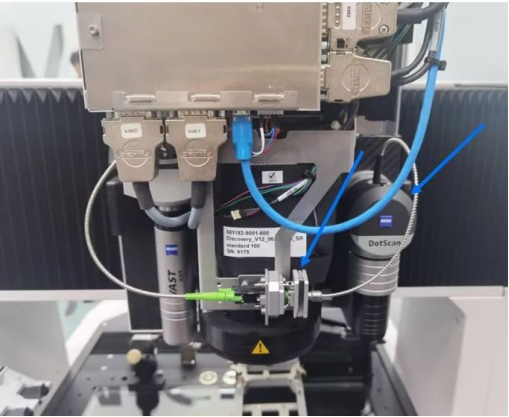

O-INSPECT的Dotscan接口位于照相机右侧,同时需要光纤与机器连接。
3、拆卸探头
※拆装Dotscan前,将机器Z轴升至最高后,退出软件并完全关闭机器!
拆卸Dotscan,需要先拔出光纤,再取下探头。

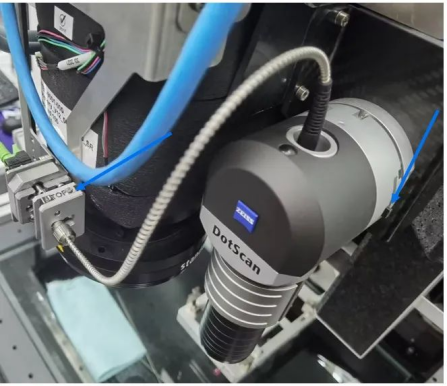

光纤的安装有方向要求,请注意光纤接口处的TOP标识(左边箭头);
Dotscan探头除磁吸外还存在销钉固定,需要在按下黑色按钮(右边箭头)的情况下才可取下。
※注意!光纤很脆弱,请小心对待以免折断!

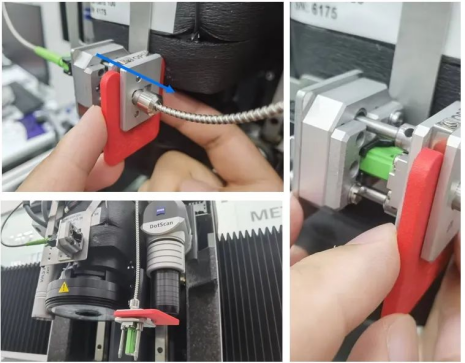

将工具2插入线缆连接处滑槽内(如图左上);
沿黄色箭头方向轻柔地拔出线缆(如图右);
拔出后状态如图左下

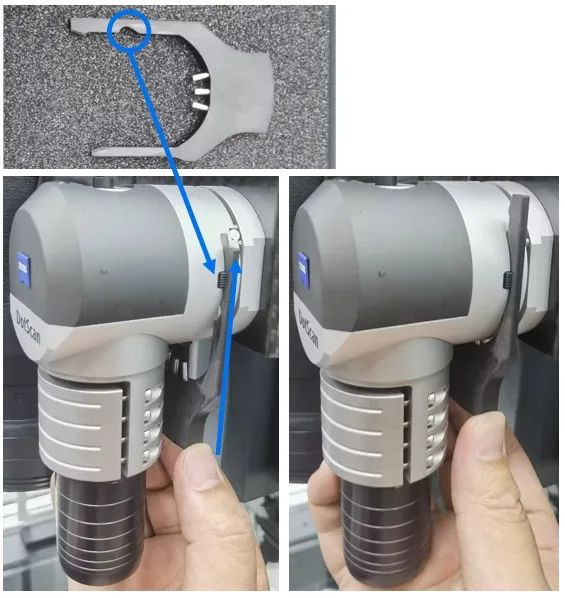

在工具1的一侧支臂中部位置,存在一处缺口(蓝色圆圈);
将此缺口支臂朝向黑色按钮(上方箭头),自下而上将工具1塞入Dotscan的滑槽内(下方箭头)。

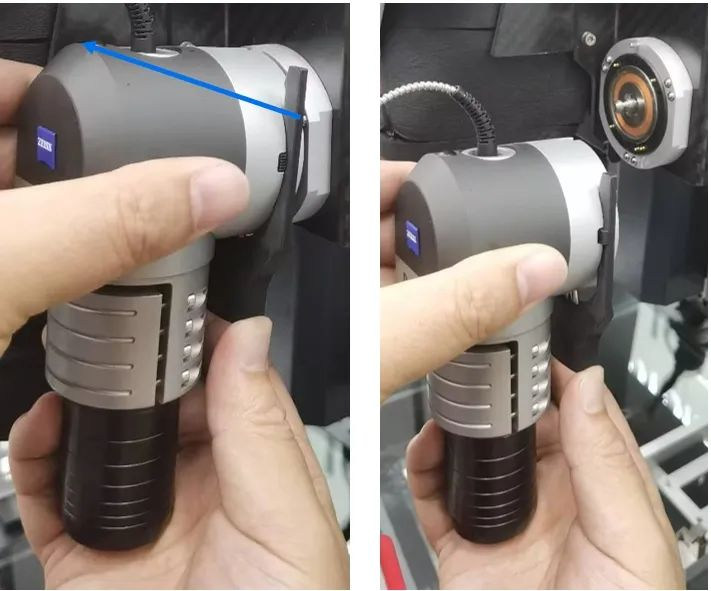

在工具1完全推入滑槽内部后,双手扶住Dotscan(如左图)。此时探头的磁吸和销钉都已解锁,轻柔地向斜上方推动(箭头),探头即被取下。
4、安置探头
※注意!光纤很脆弱,请小心对待以免折断!
取下Dotscan后,应尽快将其放入收纳箱中,避免碰撞和灰尘脏污对探头造成伤害。
安置探头时,先装好镜头盖,再按图中姿态轻柔地放入箱中(注意接口处的TOP标识)。
随后将收纳箱关闭,并置于阴凉干燥处妥善保存。
5、安装探头
安装Dotscan探头的方式与拆卸流程完全相同,仅顺序相反。
6、软件配置
初次加装Dotscan探头时,需要对软件进行配置:

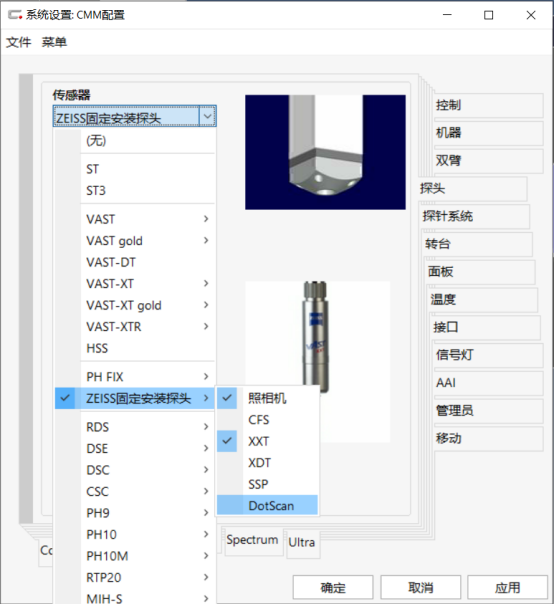

打开系统-设置-CMM-探头-ZEISS固定安装探头,若Dotscan前未显示被勾选,点击该选项,随后点击应用以使变更生效。

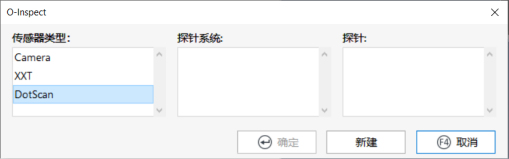

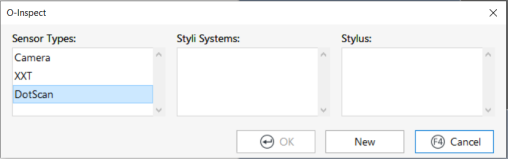

当Dotscan探头安装成功后,在手动更换探针页面的传感器类型中将新增Dotscan选项。
此时,您可以开始使用Dotscan探头了!
