知识分享丨测针类型与系列探头的区别

时间:

2023-12-06

一、不同测针类型的区别

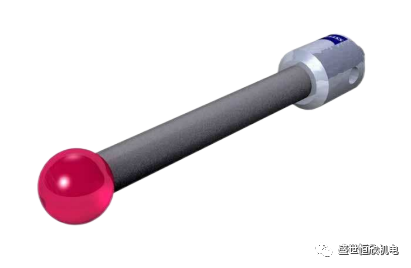

 1、红宝石测针——适合大多数材质的工件

红宝石的探针基本适用于所有的测量。红宝石是比较硬的材料,它可以高精度的对球形工件进行扫描。

优点:表面光滑,压缩强度高,成本低。

缺点:对铝、铸铁工件扫描容易粘附

知识分享丨测针类型与系列探头的区别

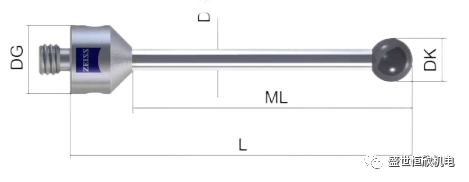

2、氮化硅测针——适合铝质工件

与红宝石不同,氮化硅属于多晶体且不像红宝石那样坚硬,它有更好的抗压力。当扫描极硬或极软的材料时,氮化硅在耐磨方面会表现出更好的能力。

优点:不容易被铝质工件吸附。

缺点:扫描钢质工件易磨损

知识分享丨测针类型与系列探头的区别

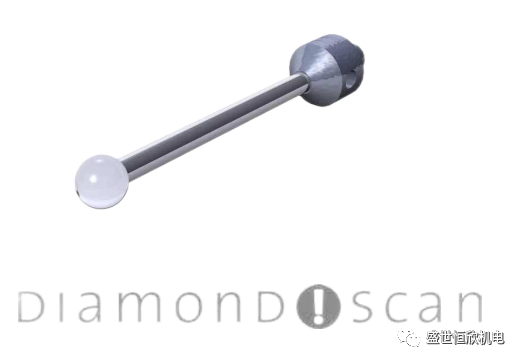

3、钻石扫描探针

钻石是世界上已知最坚硬的材料。由于它杰出的特性,它可以被用来扫描极硬或极软材质的工件。当用钻石探针扫描测量软质铝合金时,没有变形发生。当用钻石探针扫描测量极硬的陶瓷或铸铁时,没有磨损产生。

钻石探针有以下2优点

减少了由于探针磨损而更换探针对机器造成的时间上的损失。

由于测头表面没有磨损,使得测量更加稳定和准确。

知识分享丨测针类型与系列探头的区别

二、系列探头的区别

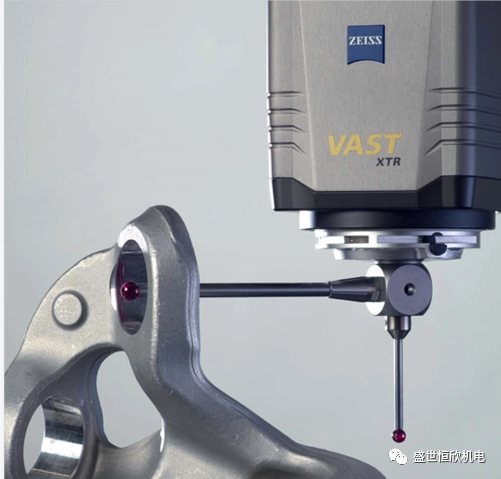

1多点触测主动式扫描测头,最大探针长度为500,最大承载重量500(含吸盘),拥有领航者技术。

可变的测量力,扫描测量率高达500/秒。

知识分享丨测针类型与系列探头的区别

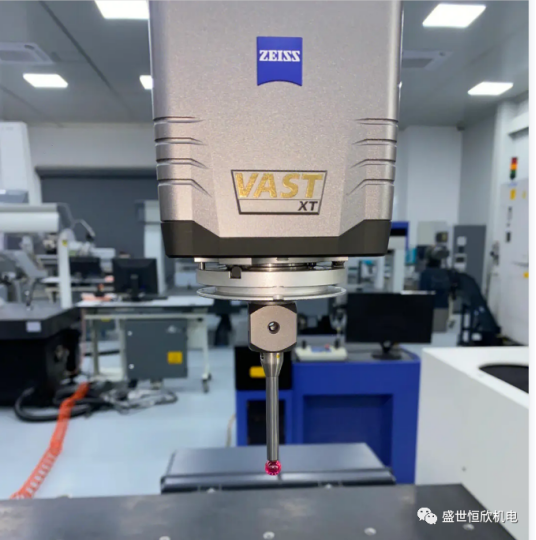

2多点触测主动式扫描测头,最大探针长度为500,最大转向接长350,最大承载重量500(含吸盘),拥有领航者技术。

可变的测量力,扫描测量率高达500/秒。

知识分享丨测针类型与系列探头的区别

3多点触测被动式扫描测头,最大探针长度为150,最大承载重量15(含吸盘)。

根据搭载吸盘型号的不同,最大接长和称重会有不同。

不可变的测量力,扫描测量率高达 500 /秒,搭载旋转单元可实现多角度测量。

知识分享丨测针类型与系列探头的区别
