知识分享丨如何新增更多的表头数据

时间:

2023-12-06

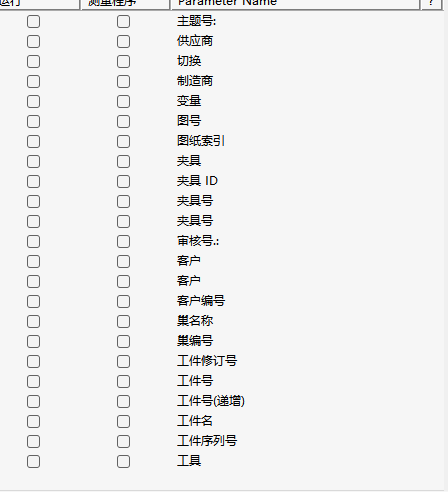

查看表头数据

在测量程序窗口-复合输出报告-选择输出报告表头参数。

知识分享丨如何新增更多的表头数据


在系统自带的报告表头数据中,难免有我们需要但是系统中没有的报告表头参数。



例如:几号产线做的产品?哪个工厂做的产品?产品类型及测量人员的下拉选择等等。



那么我们该如何增加呢?

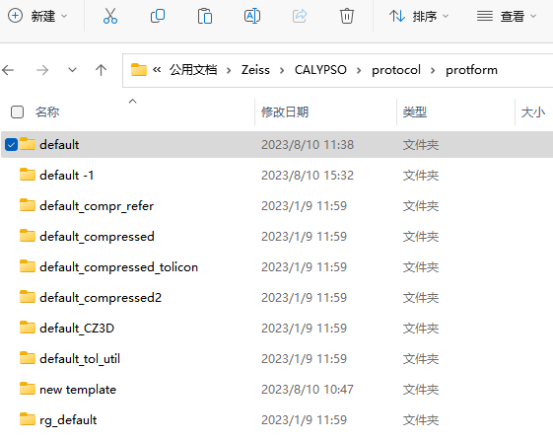

第一步:为了不修改原始文档,我们需要找到Default文件进行备份:

C:\Users\Public\Documents\Zeiss\CALYPSO\protocol\protform

修改Default备份文件为Default-1,

知识分享丨如何新增更多的表头数据

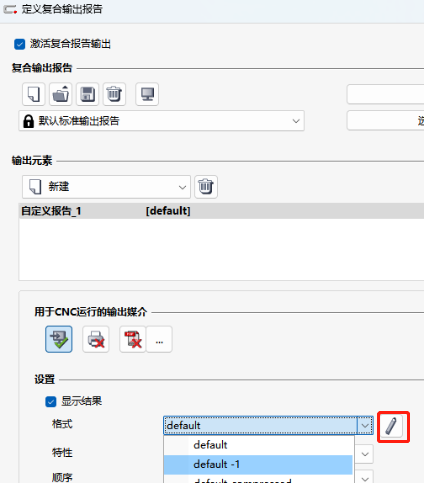

开复合报告输出,在显示结果状态栏中可以看到我们新建的Default-1文件夹

知识分享丨如何新增更多的表头数据

第二步骤:在C:\Users\Public\Documents\Zeiss\CALYPSO\protocol\protform文件夹下找到“userfields.ini”文件。若无此文件可复制“zzz_userfields.ini”文件后更名为“userfields.ini”


用记事本打开该文件,并替换文件内容为:



REM This is an example for the userfields.ini-File

[Fieldnames]

u_Operator

u_LineNo

u_PlantNo



[u_Operator]

name=测量员

editMode=true

runMode=true

selectiveList=true

selectiveListValues=u_Operator_valueList

editable=true

defaultValue=1



[u_LineNo]

name=产线

editMode=true

runMode=true

selectiveList=true

selectiveListValues=u_LineNo_valueList

editable=true

defaultValue=1



[u_PlantNo]

name=厂区

editMode=true

runMode=true

selectiveList=true

selectiveListValues=u_PlantNo_valueList

editable=true

defaultValue=1



[u_Operator_valueList]

1=张三

2=李四

3=王五



[u_LineNo_valueList]

1=1线

2=2线

3=3线





[u_PlantNo_valueList]

1=A1厂区

2=A2厂区

3=武汉工厂

4=上海工厂

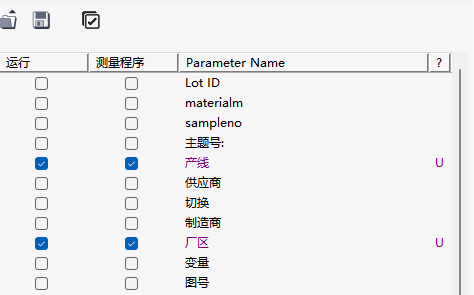

在保存该文件后,选择输出报告表头参数中将会多出以下三个带”U”的表头参数。

知识分享丨如何新增更多的表头数据

知识分享丨如何新增更多的表头数据

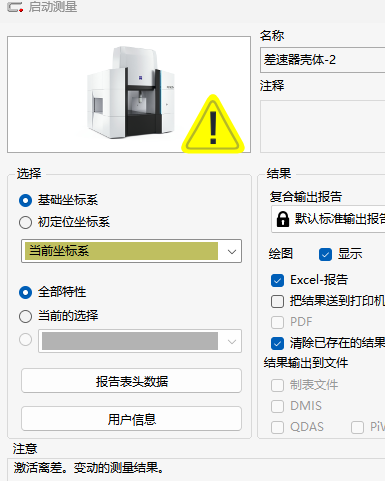

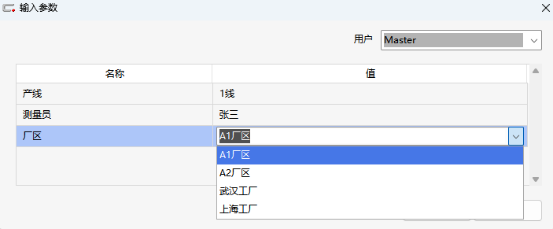

勾选测量程序后,在运行测量程序时,报告表头数据则可以输出对应设置的参数

知识分享丨如何新增更多的表头数据

知识分享丨如何新增更多的表头数据

第三步:通过修改报告表头数据把对应的参数输出到报告模板

知识分享丨如何新增更多的表头数据

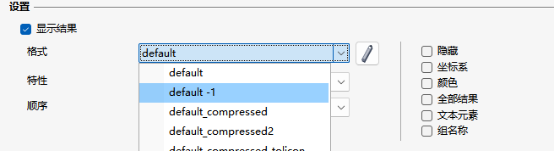

从复合输出报告中,选择我们复制的模板Default-1,点击编辑模板。

找到default-1模板下对应的模块后把我们定义好的报告表头参数代入即可。

知识分享丨如何新增更多的表头数据

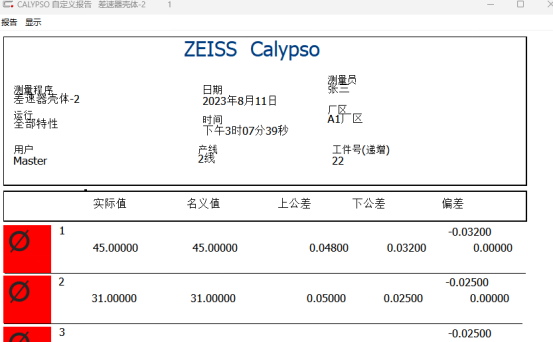

代入后报告样板

知识分享丨如何新增更多的表头数据
