新能源汽车（NEV）的全球市场正在飞速增长：2027年，其中电动汽车的销售额预计将达到8,000亿美元以上。电动汽车需求的急剧增加给制造商和供应商带来了更多压力，尤其在质量保证方面，那些快速发展的电动汽车公司必须应对新挑战，并突破瓶颈。蔡司拥有广泛的新能源汽车解决方案，在全球NEV领域拥有1000多家客户，因此蔡司已成为该行业最重要的合作伙伴之一。

Bob Chen

蔡司工业质量解决方案，新能源汽车业务全球负责人

“质量管理方面，主要的OEM和电池及电机供应商均与蔡司工业质量解决方案有所合作。”

NEV改革

伴随着新能源汽车行业的发展，电机电控这个原本“古老”的行业焕发了全新的活力，经历了一场激烈的变革。受益于整车市场的飞速增长，电机电控市场也一样呈现出高速增长的态势。相关数据显示，2023年，中国新能源乘用车电机电控的市场规模将可能接近千万套。预计到2030年，将突破1800万套。如此庞大的市场规模，势必引起激烈的市场竞争，其中，确保大规模生产下电机及功率器件的产品质量至关重要。

扁线和定子高效测量

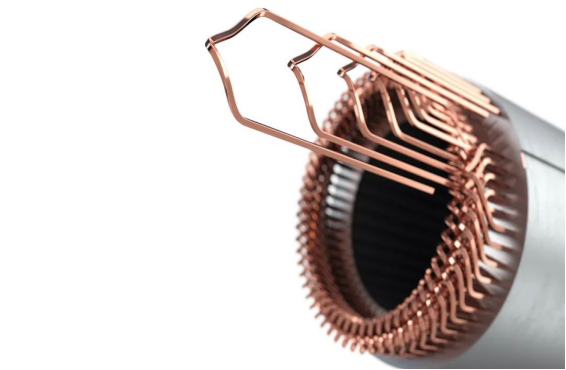

制造商在电动汽车生产过程中将线圈弯曲成扁线的形状。这些扁线由扁铜线组成，并涂有绝缘层。在定子装配过程中，必须检查这些扁线的尺寸和位置，因为它们极易变形，且其末端难以焊接。

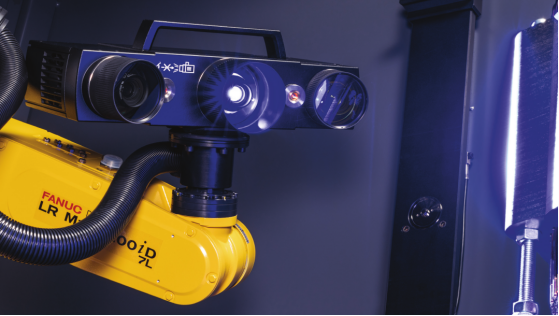

线圈对接触极度敏感，因此光学测量设备是扁线质量控制的一个良好解决方案。另一个将其作为扁线质量控制解决方案的原因是，扁线的几何形状和位置只能通过全场三维数据进行验证。蔡司与电机和扁线定子制造商在这一领域已经合作多年。新型ZEISS ScanBox for eMotors是一个紧凑的三维测量系统，其开发是为了对扁线的高度反射绝缘层进行非常快速和可靠的扫描。只需单击一个按钮，光学三维测量设备即可捕捉单个扁线和整个定子的自由曲面的三维坐标，并在几秒钟内提供高分辨率的质量信息。然后，蔡司软件可以通过清晰易懂的版面展示结果。

▲ ZEISS ScanBox 包含强大的检测软件，可进行详细的3D数据评估。

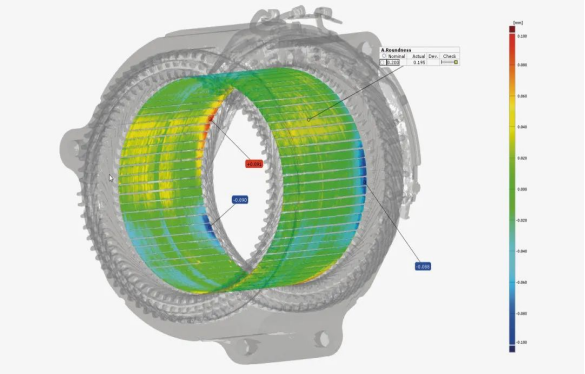

▲软件执行完整的分析测量，例如发卡的形状、角度和位置公差，作为弯曲点和弯曲半径。

叠片铁芯的质量保证

定子铁芯由薄钢片组成。由于公差需在微米范围内，钢片必须平坦且无闪光。这两个参数对驱动电机的性能有很大影响，凹槽的尺寸和位置也同样十分重要。

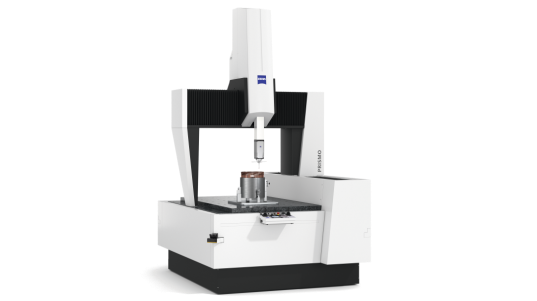

多传感器三坐标测量机ZEISS PRISMO将接触式测量头和光学测量头结合至一个系统。该测量机的精度为0.9+L/350 μm（取决于尺寸和型号），因此是测量叠片铁芯的理想设备。可对组件托盘进行全自动高速检测，且无需操作员干预。

以上文章来源于蔡司工业质量解决方案
