知识分享丨阵列的正确使用方式

时间:

2023-12-28

知识分享丨阵列的正确使用方式

如果需要测上图每个齿之间的夹角,我们需要先阵列出所有元素


知识分享丨阵列的正确使用方式

知识分享丨阵列的正确使用方式


常规的评价方法我们需要一个个的构造出参与评价的要素


知识分享丨阵列的正确使用方式

一个个的评价相对夹角。

当我们阵列的元素特别多的时候,这样操作很繁琐也很浪费时间。



如何快速构造阵列元素?

知识分享丨阵列的正确使用方式

在调用/回叫的时候,右击选择为所有已选元素删除循环


知识分享丨阵列的正确使用方式

知识分享丨阵列的正确使用方式

构造元素常规方法与删除循环方法对比。


如何快速评价阵列元素?

知识分享丨阵列的正确使用方式

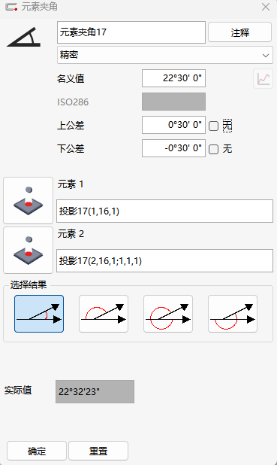

在元素 1中代入阵列元素,右击选择


知识分享丨阵列的正确使用方式

指数交换

插入循环,

开始1(从第一个阵列元素开始)

结束16(到第16个阵列元素结束)

步进1(间隔为1)

知识分享丨阵列的正确使用方式

在元素 2中同样选择元素指数交换。


知识分享丨阵列的正确使用方式

知识分享丨阵列的正确使用方式

知识分享丨阵列的正确使用方式

常规评价特性与指数交换特性对比

知识分享丨阵列的正确使用方式

知识分享丨阵列的正确使用方式

结果输出对比
