动力电池CT数据所包含的缺陷多种多样,目前由于技术原因,缺陷的分析大量依赖人工识别,往往耗时耗力且容易出错。如何高效、准确地识别这些缺陷,并且做到不重不漏是业界公认的难点。



新能源汽车(NEV)的全球市场规模正呈现指数型增长:国际能源署IEA预测,到2030年全球电动汽车数量将增长8倍甚至更多,电动汽车总销量将在2025年超过2000万辆,在2030年超过4000万辆,分别占汽车总销量的20%和30%。由于新能源汽车需求的急剧增加,动力电池需求量也在快速上升,动力电池生产商需要在保证高产品质量的同时不断提高电池产能,以满足来自新能源汽车主机厂的供货需求。

为动力电池行业量身定制的工业CT三维数据分析软件ZEISS INSPECT X-Ray

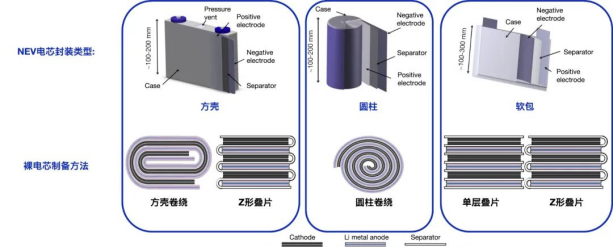

在动力电池的生产中主要使用的电芯成型工艺有叠片和卷绕两种,动力电池同时具有圆柱、方壳、软包等多种电芯类型,不同类型电芯的具体生产过程又有所差异。生产过程中的问题可能导致电池性能下降或安全性问题,带来如金属颗粒、杂质、极片破损、活性物质脱落等大量缺陷,严重影响动力电池产品质量。业内主要动力电池生产商使用蔡司提供的ZEISS INSPECT X-Ray软件,对经由蔡司工业CT发现的大量缺陷进行快速准确的识别与计算。



蔡司工业质量解决方案于近期正式发布了专业三维数据分析软件ZEISS INSPECT X-Ray , 可用于对工业CT发现的动力电池电极缺陷、错位、悬垂、外壳孔隙和颗粒污染进行从采集到定量分析的全 QA 步骤,让微观参数在生产中完成闭环。

为动力电池行业量身定制的工业CT三维数据分析软件ZEISS INSPECT X-Ray

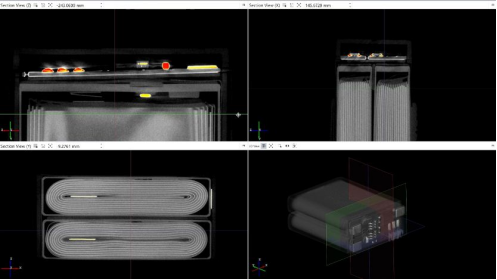

动力电池经蔡司工业CT扫描后,即自动生成完整包含动力电池内外部信息的三维数据也就是三维数字孪生。ZEISS INSPECT X-Ray软件可以在三维数据上的任何位置生成二维数字截面图像,客户可手动自由旋转截面上的图像并调节图像的亮度和对比度。通过这种方式,客户可以轻松观察最细微的细节和材料差异,迅速发现电池极片阳极突出部分的对齐度异常区域、电池电芯内部的异物夹杂物或有缺陷的极耳焊接点等缺陷。此外ZEISS INSPECT X-Ray软件也支持对批量扫描的多件样品进行自动分割、对由多种材料及部件组成的样品进行区分和着色等功能。

为动力电池行业量身定制的工业CT三维数据分析软件ZEISS INSPECT X-Ray

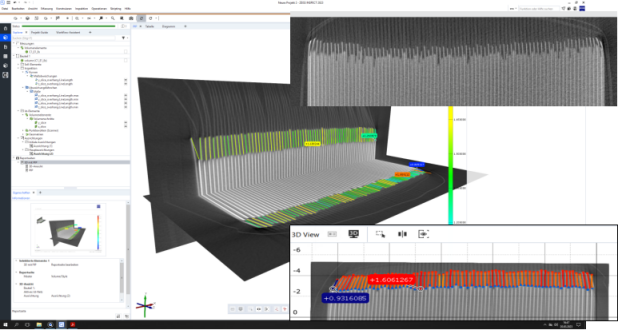

与此同时,工业CT在动力电池检测中的大规模应用对三维数据分析软件在检测效率和检测多样性的要求也在提高。面对工业CT高频次线边抽检产生的海量数据,市场要求软件在进行诸如计算电极极片对齐度以及识别电池内部异物颗粒等大批量高频次检测任务的时候需要有足够快的检测速度、多维度的检测能力以及全自动的工作流程。针对这一需求,蔡司创造性地把人工智能技术运用于三维数据的分析中。通过应用经深度学习/ 神经网络训练出的模型识别,ZEISS INSPECT X-Ray软件可以自动计算电池每组正负极极片的对齐度,使用色差图的形式展示计算结果,标识对齐度异常极片的位置和数值,自动对比预置的对齐度上下限阈值,判定产品OK/NG状态,并自动生成检测图文报告并上传至MES制造执行系统。

为动力电池行业量身定制的工业CT三维数据分析软件ZEISS INSPECT X-Ray

对于有特殊缺陷自动识别需求的客户,蔡司工业质量解决方案支持根据客户需求定制基于三维数据分析软件ZEISS INSPECT X-Ray的特殊缺陷自动识别方案。蔡司拥有正规的定制业务流程、全球化的软件开发力量、本地化的产品应用团队以及丰富的定制项目经验,帮助有需求的客户定制高效可靠的特殊缺陷自动识别方案。





需求确认



确定的具体的缺陷识别要求,包括缺陷类型、公差等



制作需求说明文档



收集的必需数据


可行性研究


在检测目标的指导下制定加检测计划


定制夹具旨在支持可行性研究


对数据进行测试以明确ADR自动识别模型的能力、重复性和准确性


根据客户的需求提案和所需工作量的估算为项目报价



定制夹具



设计完成并经过测试



批量生产夹具



检测设置



使用治具装载尽可能多的样品并进行扫描



收集必须的CAD、图纸和缺陷清单



设置所有检测/尺寸要求并测试软件



部署和调优



部署软件测试环境进行GRR研究,并评估算法性能



重复算法调优流程,直到产生最佳识别结果



现场验收测试



客户查看所有缺陷识别结果



客户认可软件性能并开始使用
