想要提高三坐标测量效率?试试这种办法效果超出预期

时间:

2024-03-06

如何提高三坐标的测量效率,相信这是困扰每个质量工程师的终极难题。



德国测量专家Nadine Schwab先生,基于自己的多年测量行业经验,总结出了提升测量效率的1个小技巧。本系列文章将带领大家共同探究测量效率提升的奥秘。



效率提升小技巧1:

低效根因 – 测球材质



在日常测量过程中,探针的定期清洁频繁更换是影响测量效率的两个至关重要原因,而测球的沉积磨损又是造成上述问题的主要原因。

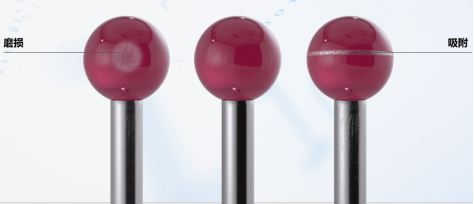

目前市场上主流的测球材料是红宝石或氮化硅,但该类测球在扫描材质较软的铝合金工件时,会在测球表面产生“沉积”,即工件材料附着在测球表面;如果扫描材质较硬的工件时,一段时间过后测球又会产生磨损,上述两种情况都会造成测球圆度变差,并严重影响测量精度。

想要提高三坐标测量效率?试试这种办法效果超出预期

正因如此,工程师们必须定期清洁或更换上述探针;而更换探针,再重新测量,又必然会极大地影响测量机的效率。



高效武器 – 钻石探针

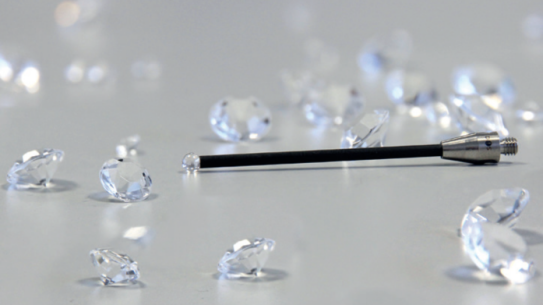

凭借多年的测量经验,Nadine Schwab发现有一种材质的测球可以比红宝石或氮化硅更好地应对沉积和磨损导致的精度影响,它就是钻石

想要提高三坐标测量效率?试试这种办法效果超出预期

钻石作为世界上最坚硬的材料,除了是大家所熟知的奢侈品,更是精密检测的绝佳材料。

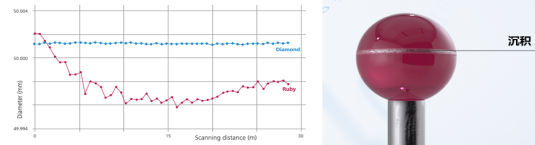

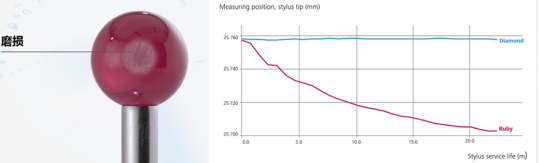

下图是红宝石和钻石探头的对比,如图所示可以明显发现不论是测球的沉积或磨损,随着时间的推移,随着扫描距离的增加,红宝石测球的精度有明显的下降,而钻石测球则表现优异,长期维持精度不变。

想要提高三坐标测量效率?试试这种办法效果超出预期

想要提高三坐标测量效率?试试这种办法效果超出预期

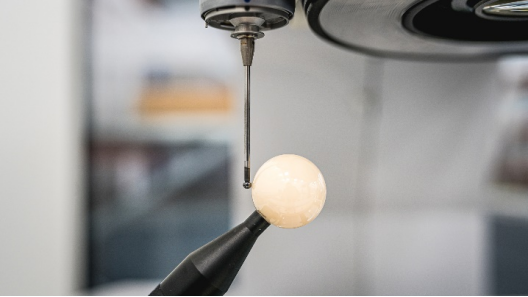

作为计量学领域钻石技术的研发公司,蔡司推出了专为测量超硬陶瓷表面或极软铝合金而开发的ZEISS Diamond!Scan®产品系列,它由钻石或钻石镀层球体元件组成,可有效解决上述提到的材料沉积和磨损的问题,进而提升测量效率。

想要提高三坐标测量效率?试试这种办法效果超出预期
