环规修正有什么作用?
这是圆这个元素做评定设置时的界面,总有小伙伴对环规修正和环规修正校准两个功能比较好奇他们具体有什么作用。今天我们来验证下。
在程序中测量两个圆
一个假定测量的是元素
另一个假定测量的是环规。

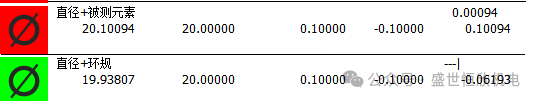

两个的测定值如下:
用环规圆作为环规修正校准,
用被测元素作为环规修正对象。
刷新后数据如下:
我们发现做环规修正校准的元素实测值无变化
而环规修正对象实测值变得更大了。

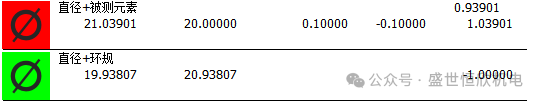

我们尝试将环规校准的理论直径改成20.93807再看看
我们发现被测元素的实测值会随着环规校准的实测值和理论值之差的增加而变大,
总结:环规校准会把我们测量环规和环规标准理论值的差值补偿到被测元素中。使用了环规校准的元素他们的补偿值将以标准件为参考,而不是以测针半径为参考。
我们需要注意的是:
1、环规校准仅仅用于高精密测量。
2、环规必须经过第三方验证。
3、使用的环规不能和被测圆直径差距太大。
4、使用环规需要和被测圆放在差不多等同的位置。
